Schrittmotor Typen: PM, VR & Hybrid im Vergleich für die Industrieautomation

Schrittmotoren gehören zu den am weitesten verbreiteten Motion-Control-Komponenten in der Industrieautomation, CNC-Bearbeitung, Robotik, Medizintechnik, Halbleitersystemen und Präzisionspositionieranwendungen. Anders als herkömmliche DC-Motoren bewegen sich Schrittmotoren in diskreten Winkelschritten und ermöglichen so eine präzise Open-Loop-Positionssteuerung – in vielen Anwendungen ohne Rückführungssysteme.

Das Verständnis der verschiedenen Schrittmotor Typen ist für Ingenieure unerlässlich, die Bewegungssysteme mit hoher Positionsgenauigkeit, Wiederholbarkeit, Langsamlauf-Drehmoment und kosteneffizienter Steuerungsarchitektur entwickeln.

Dieser Artikel ist Teil einer umfassenden Wissensreihe. Die zentrale Pillar Page finden Sie hier: Schrittmotor Grundlagen: Typen, Auswahl & OEM-Beschaffung. Für eine kompakte Einführung empfehlen wir zudem Wie funktioniert ein Schrittmotor? sowie den vertiefenden Leitfaden zum Schrittmotor Funktionsprinzip.

Die drei primären Schrittmotor-Technologien in der Industrie sind:

• Permanentmagnet-Schrittmotoren (PM)

• Variable-Reluktanz-Schrittmotoren (VR)

• Hybrid-Schrittmotoren

Jede Technologie nutzt unterschiedliche elektromagnetische Funktionsprinzipien und bietet einzigartige Vorteile bei Drehmomenterzeugung, Positioniergenauigkeit, Effizienz, Drehzahlfähigkeit und Kosten.

Was sind die wichtigsten Schrittmotor Typen?

Schrittmotoren werden grundsätzlich nach Rotorkonstruktion und magnetischem Funktionsprinzip klassifiziert. Die drei Hauptkategorien sind:

Unter diesen Technologien hat sich der Hybrid-Schrittmotor aufgrund seiner überlegenen Drehmomentdichte, feinen Schrittgenauigkeit und exzellenten Positionierwiederholbarkeit als dominierende Lösung in der Industrieautomation etabliert.

Permanentmagnet-Schrittmotoren (PM)

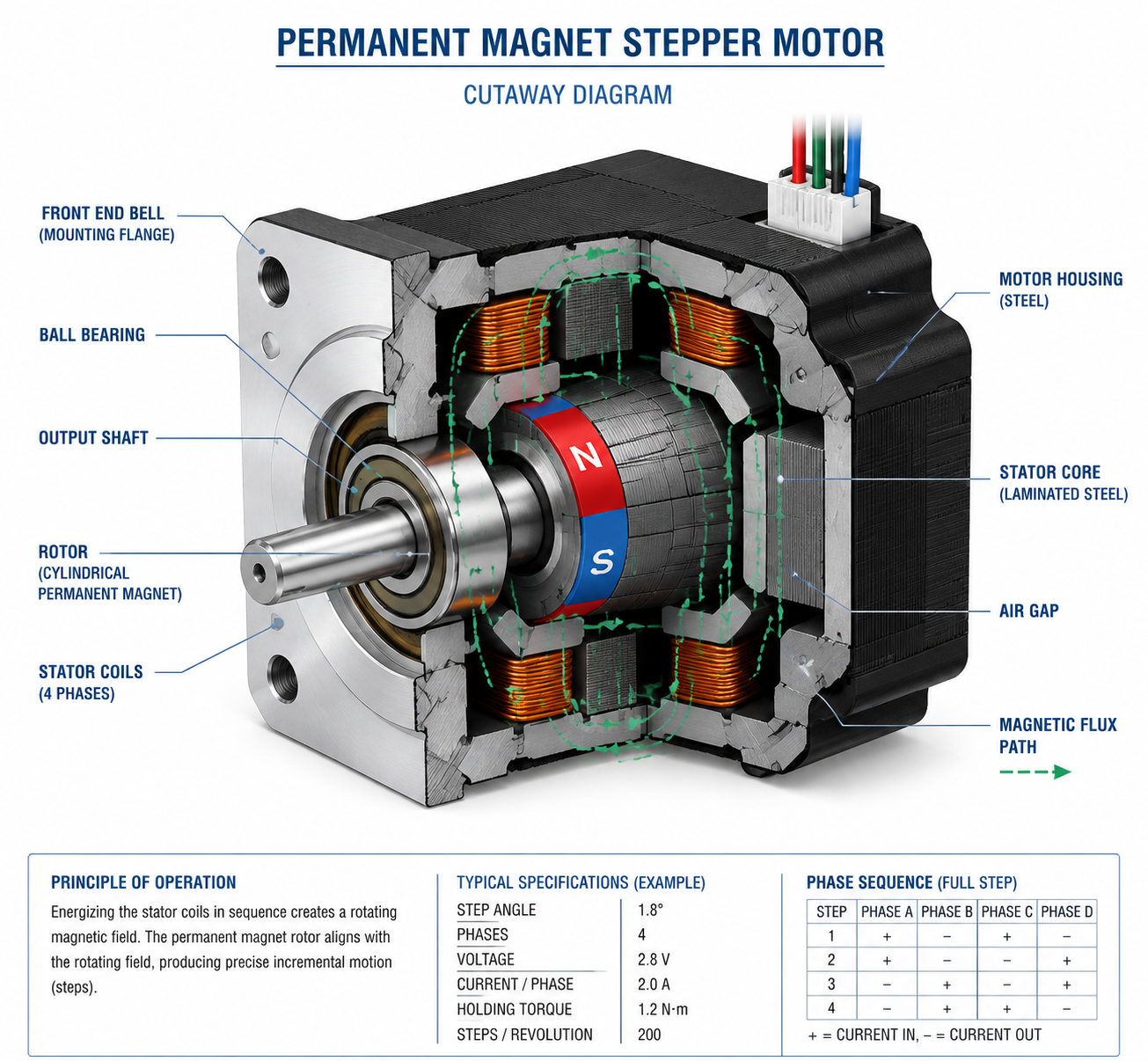

Funktionsprinzip der Permanentmagnet-Schrittmotoren

Ein Permanentmagnet-Schrittmotor verwendet einen Rotor aus permanentmagnetischem Material. Der Stator enthält elektromagnetische Wicklungen, die bei sequenzieller Bestromung durch den Motortreiber Magnetfelder erzeugen.

Werden die Statorphasen bestromt, richtet sich der Rotor am Magnetfeld der Statorpole aus. Die sequenzielle Erregung erzeugt eine inkrementelle Drehbewegung.

PM-Schrittmotoren verwenden typischerweise größere Schrittwinkel als Hybrid-Ausführungen:

• 7,5° pro Schritt

• 15° pro Schritt

• 18° pro Schritt

Aufgrund ihres relativ einfachen Aufbaus sind PM-Schrittmotoren wirtschaftlich und einfach zu fertigen.

Konstruktionsmerkmale

Eigenschaften von PM-Schrittmotoren

Vorteile:

• Gutes Drehmoment bei niedrigen Drehzahlen

• Einfache Steuerungsarchitektur

• Niedrigere Herstellungskosten

• Relativ leiser Betrieb

• Gutes Haltemoment für kleine Systeme

Nachteile:

• Größere Schrittwinkel reduzieren die Positionierauflösung

• Geringere Drehmomentdichte als Hybrid-Motoren

• Eingeschränktes Hochgeschwindigkeitsverhalten

• Geringere dynamische Ansprechbarkeit

Typische industrielle Anwendungen

• Drucker

• Kleine medizinische Pumpen

• Consumer-Elektronik

• HVAC-Stellantriebe im Automobilbau

• Büroautomation

• Einfache Ventilsteuerungen

Variable-Reluktanz-Schrittmotoren (VR)

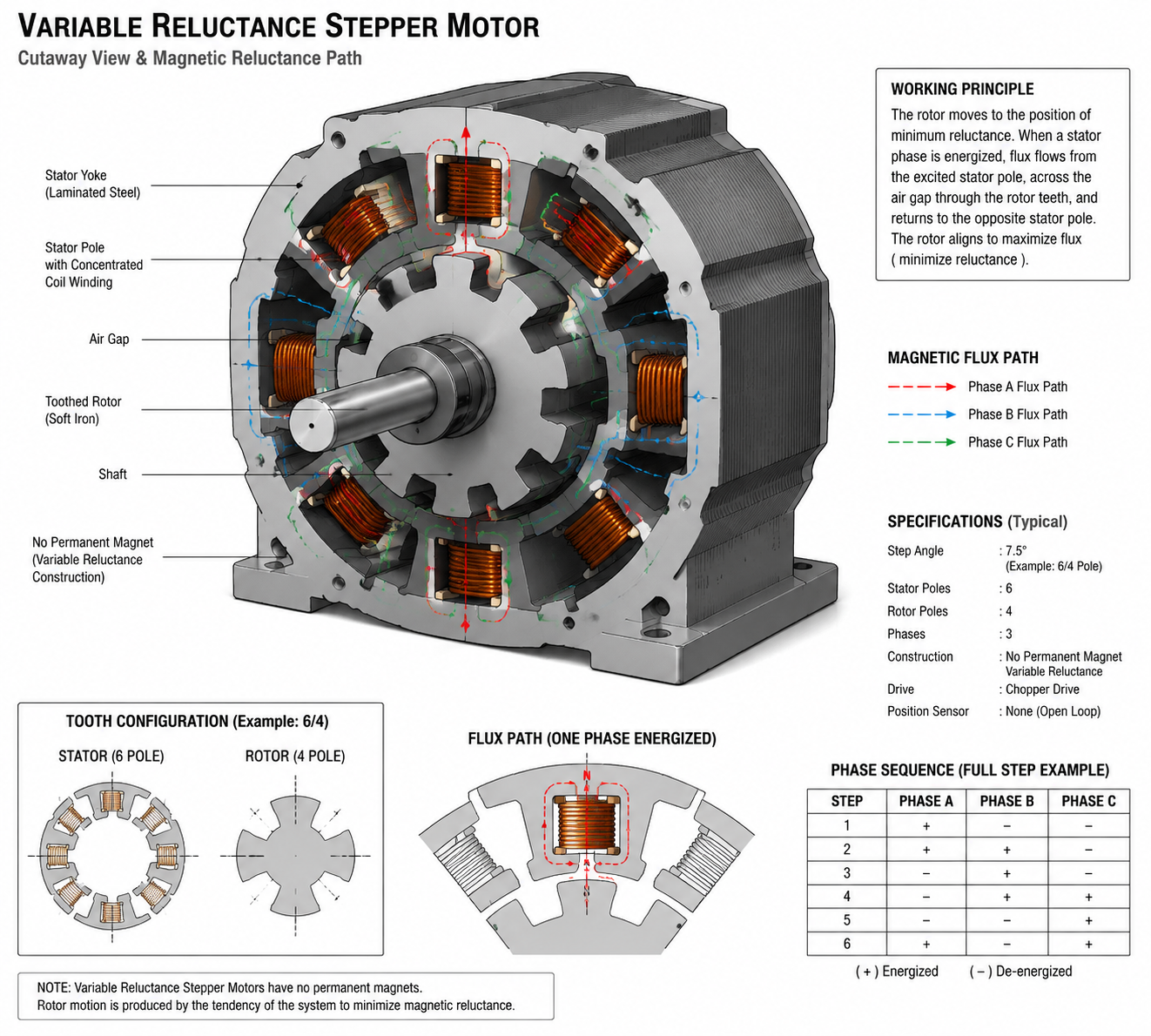

Funktionsprinzip der Variable-Reluktanz-Schrittmotoren

Ein Variable-Reluktanz-Schrittmotor arbeitet nach dem Prinzip des minimalen magnetischen Widerstands. Anders als PM-Motoren verwenden VR-Schrittmotoren einen Weicheisenrotor ohne Permanentmagnete. Der Rotor enthält mehrere Zähne, während der Stator bestrombare elektromagnetische Pole besitzt.

Wird eine Statorphase bestromt, richtet sich der Rotor automatisch entlang des magnetischen Pfades mit dem geringsten Widerstand aus. Die sequenzielle Erregung bewirkt eine schrittweise Rotation.

Konstruktionsmerkmale

Eigenschaften von VR-Schrittmotoren

Vorteile:

• Sehr schnelles Beschleunigungsvermögen

• Niedrige Rotorträgheit

• Hohe Schrittfrequenzen

• Hervorragendes dynamisches Ansprechverhalten

• Vereinfachter Rotoraufbau

Nachteile:

• Niedriges Haltemoment

• Geringeres Gesamtdrehmoment

• Höhere Vibrationspegel

• Reduziertes Drehmoment bei niedrigen Drehzahlen

• Komplexes Magnetdesign

Typische Schrittwinkel

VR-Schrittmotoren erreichen je nach Zahngeometrie und Polkonfiguration:

• 5°

• 2°

• 1,8°

Typische industrielle Anwendungen

• Hochgeschwindigkeits-Positioniersysteme

• Leichtlast-Indexiermechanismen

• Wissenschaftliche Instrumentierung

• Optische Scangeräte

• Spezialisierte Laborsysteme

Heute sind viele VR-Anwendungen aufgrund der besseren Drehmomentleistung und Steuerbarkeit auf Hybrid-Schrittmotoren umgestiegen.

Hybrid-Schrittmotoren

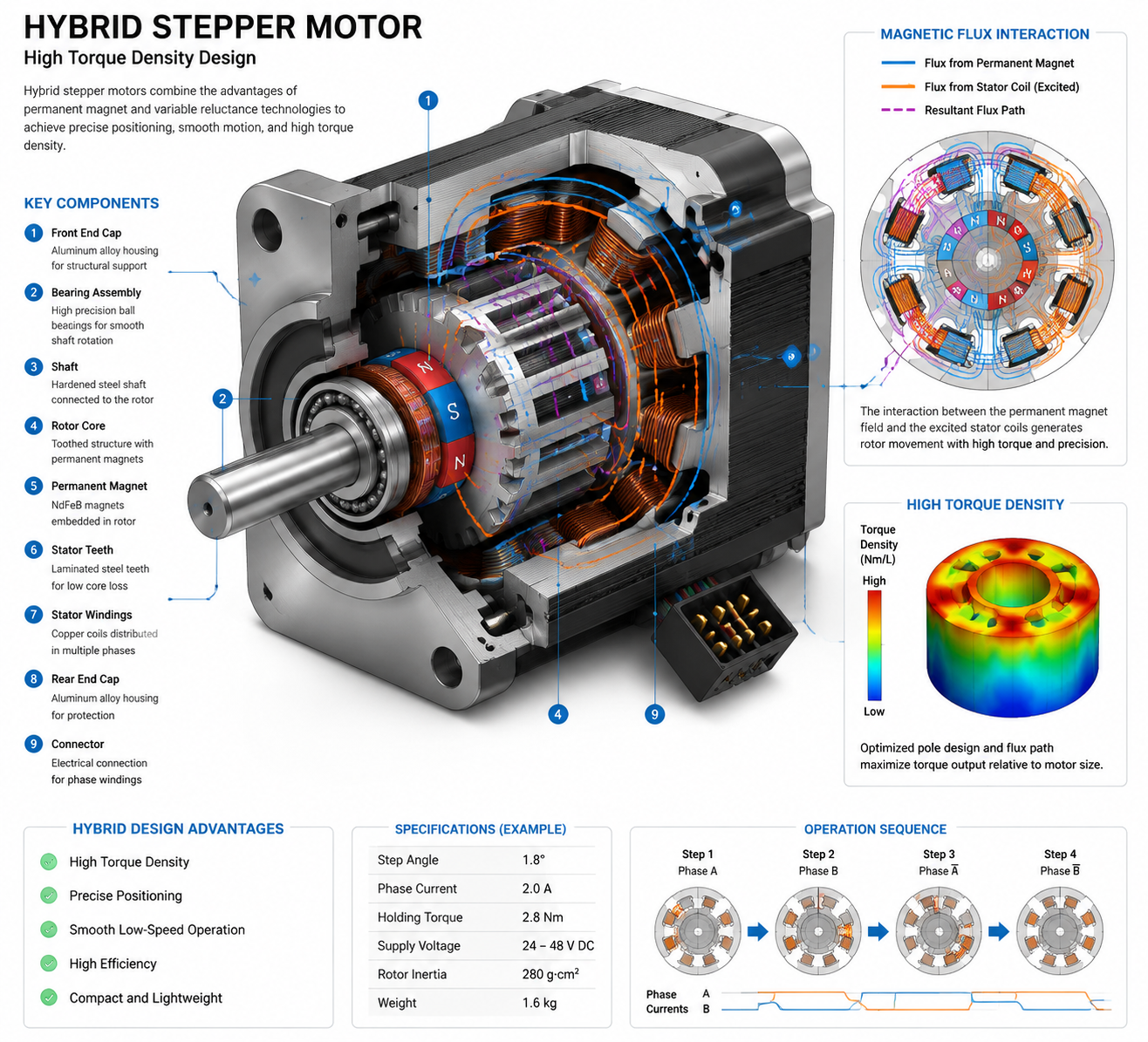

Funktionsprinzip der Hybrid-Schrittmotoren

Der Hybrid-Schrittmotor vereint die Funktionsprinzipien von Permanentmagnet- und Variable-Reluktanz-Schrittmotoren. Er verwendet:

• Einen Permanentmagnet-Rotorkern

• Präzisionsgefertigte Rotorzähne

• Gezahnte Statorpole

Diese Konstruktion ermöglicht hohe magnetische Flussdichte, feine Positionierauflösung, exzellentes Haltemoment und ein hohes Drehmoment-Größen-Verhältnis. Der Rotor besteht meist aus zwei gezahnten Kappen, die axial mit entgegengesetzter Polarität magnetisiert sind. Der Zahnversatz zwischen den Rotorhälften erzeugt eine hochpräzise elektromagnetische Positionierung.

Warum Hybrid-Schrittmotoren anders sind

Schrittwinkel und Auflösung

Hybrid-Schrittmotoren erreichen üblicherweise:

• 1,8° (200 Schritte/Umdrehung)

• 0,9° (400 Schritte/Umdrehung)

• 0,72°

• 0,45°

Mit Mikroschritt-Treibern drastisch steigerbar:

Gängige NEMA-Baugrößen

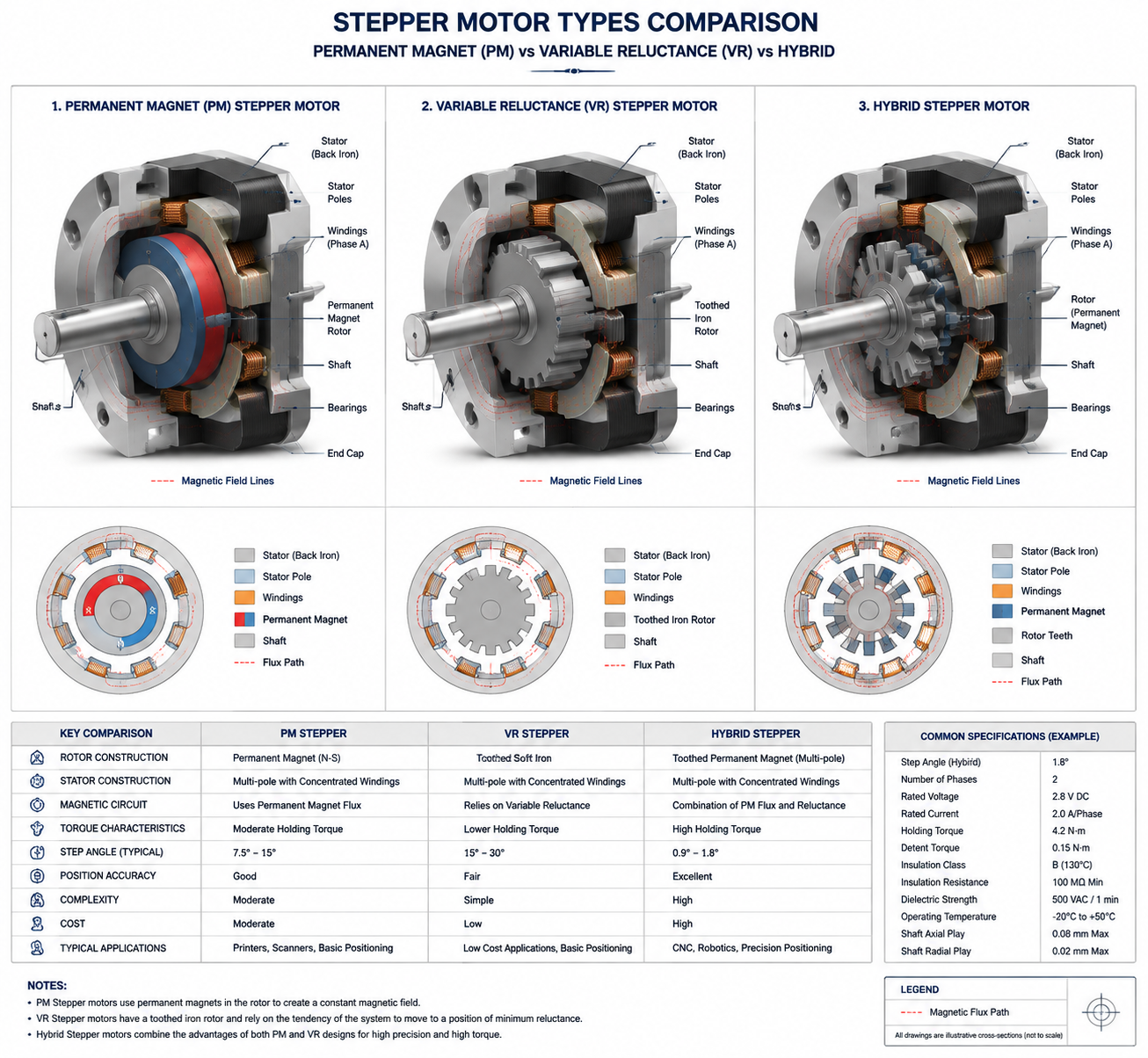

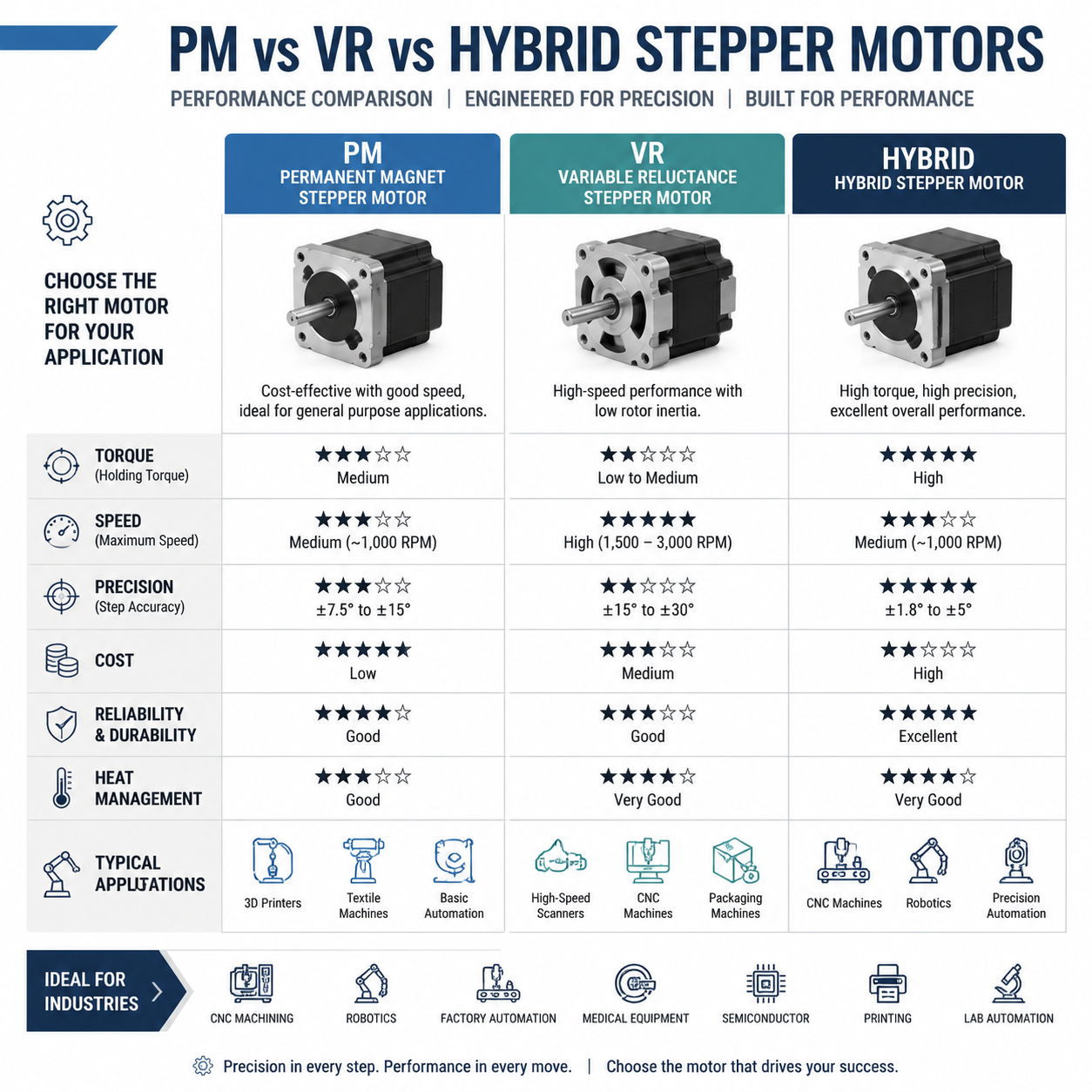

PM vs VR vs Hybrid Schrittmotor im Vergleich

Der folgende Schrittmotor Typen Vergleich fasst die wichtigsten technischen Unterschiede zwischen PM-, VR- und Hybrid-Technologien zusammen.

Vor- und Nachteile der einzelnen Typen

Permanentmagnet Schrittmotor – Vorteile

• Niedrige Herstellungskosten

• Einfaches Design

• Gutes Langsamlauf-Drehmoment

• Einfache Steuerung

• Kompakte Bauweise

Permanentmagnet Schrittmotor – Nachteile

• Geringere Präzision

• Größere Schrittwinkel

• Begrenzte Hochgeschwindigkeitsleistung

• Reduzierte Drehmomentdichte

Variable Reluktanz Schrittmotor – Vorteile

• Geringe Rotorträgheit

• Schnelle Beschleunigung

• Hervorragendes dynamisches Ansprechverhalten

• Einfacher Rotoraufbau

Variable Reluktanz Schrittmotor – Nachteile

• Niedriges Haltemoment

• Höhere Vibration

• Geringere Effizienz

• Begrenzte industrielle Verbreitung

Hybrid Schrittmotor – Vorteile

• Hohe Drehmomentabgabe

• Exzellente Positioniergenauigkeit

• Feine Schrittauflösung

• Hohe Wiederholgenauigkeit

• Starke Langsamlauf-Leistung

• Breite industrielle Kompatibilität

• Hervorragende Mikroschritt-Performance

Hybrid Schrittmotor – Nachteile

• Höhere Herstellungskosten

• Komplexere Magnetstruktur

• Erfordert optimierte Treiberabstimmung

Industrielle Anwendungen der verschiedenen Schrittmotor Typen

Consumer-Elektronik und Bürogeräte

PM-Schrittmotoren bleiben weit verbreitet in Druckern, Kopierern, Kamerasystemen, HVAC-Stellantrieben und Fahrkartenautomaten – geeignet für mittelpräzise Consumer-Produkte.

Wissenschaftliche und Hochgeschwindigkeits-Positioniersysteme

VR-Motoren werden gelegentlich für optische Scanner, Präzisions-Indexiertische, Forschungsinstrumentierung und Hochgeschwindigkeits-Aktuatorsysteme gewählt.

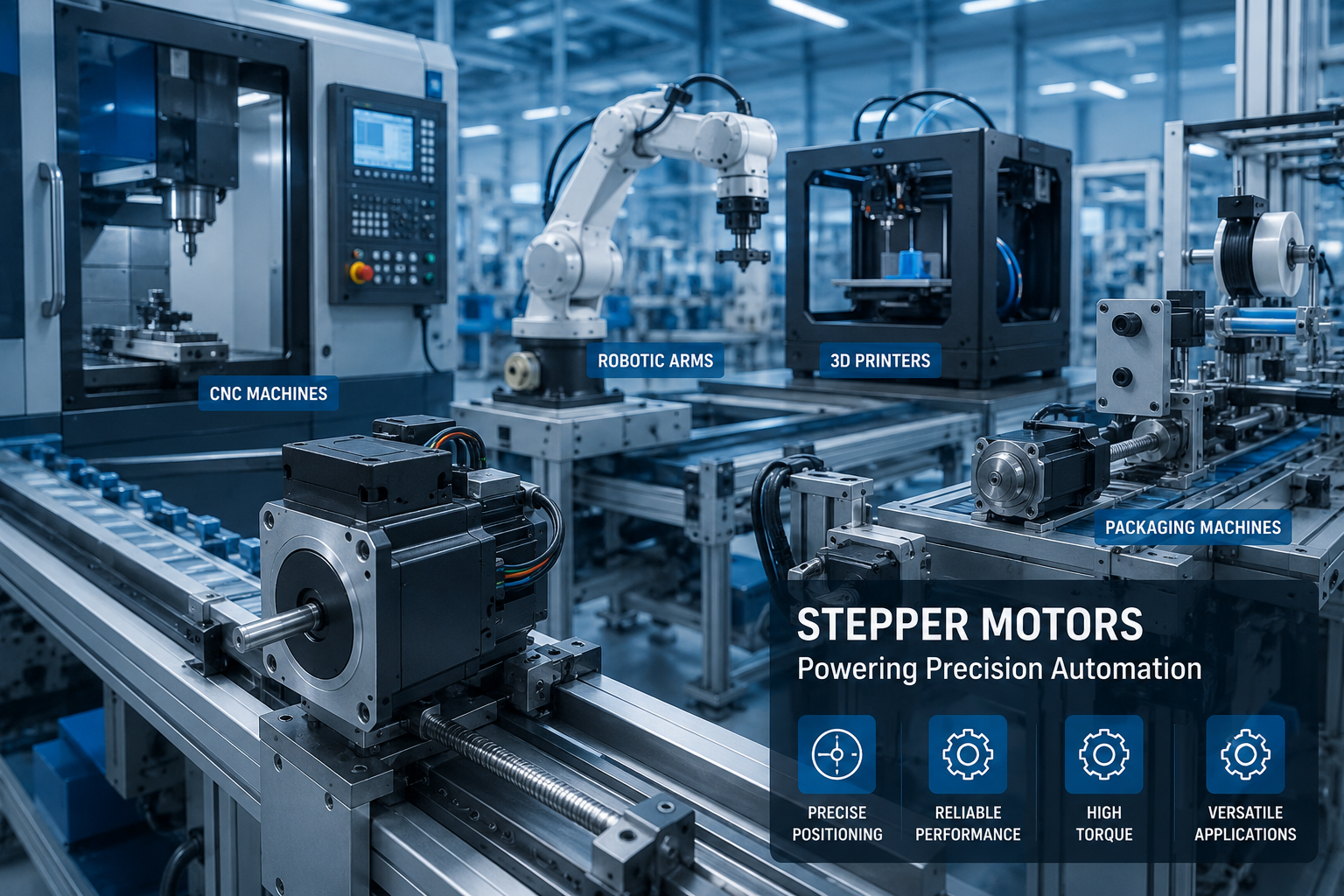

Industrieautomation und CNC-Bearbeitung

Hybrid-Schrittmotoren dominieren in CNC-Fräsen, 3D-Druckern, Industrierobotern, automatisierten Montagesystemen, Verpackungsmaschinen, Textilanlagen, Halbleiter-Fertigungssystemen und Laborautomation.

Warum Hybrid-Schrittmotoren die Industrieautomation dominieren

In modernen Automatisierungssystemen bevorzugen Ingenieure zunehmend Hybrid-Schrittmotoren, weil sie die beste Balance zwischen Drehmoment, Präzision, Kosten, Zuverlässigkeit und Steuerbarkeit bieten.

Höhere Drehmomentdichte

Hybrid-Motoren erzeugen deutlich mehr Drehmoment als PM- und VR-Ausführungen vergleichbarer Größe – OEMs können die Motorbaugröße reduzieren und dennoch die Leistung halten.

Überlegene Positioniergenauigkeit

Mit standardmäßigen 1,8°- oder 0,9°-Schrittwinkeln und modernen Mikroschritt-Treibern liefern Hybrid-Motoren präzise Motion Control für High-End-Automationssysteme.

Exzellentes Haltemoment

Industrielle Systeme erfordern häufig Positionshaltung unter statischer Last. Hybrid-Motoren bieten hervorragendes Haltemoment, ohne in vielen Anwendungen auf Closed-Loop-Servosysteme angewiesen zu sein.

Starke Kompatibilität mit digitalen Treibern

Moderne DSP-basierte Schrittmotortreiber verbessern signifikant: Bewegungsruhe, Resonanzunterdrückung, Mikroschritt-Genauigkeit, Stromregelungseffizienz und Geräuschreduzierung.

So wählen Sie den richtigen Schrittmotor Typ

Die Auswahl erfordert die Bewertung von Drehmomentanforderungen, Positioniergenauigkeit, Drehzahlbereich, Lastträgheit, Kostenrahmen, Umgebungsbedingungen und Einschaltdauer.

Häufig gestellte Fragen (FAQs)

Was sind die wichtigsten Schrittmotor Typen?

Die drei Haupttypen sind Permanentmagnet (PM), Variable Reluktanz (VR) und Hybrid-Schrittmotoren. Sie unterscheiden sich in Rotorstruktur, Drehmomentverhalten, Positioniergenauigkeit und industrieller Anwendungseignung.

Was ist der Unterschied zwischen Hybrid- und PM-Schrittmotor?

Der primäre Unterschied liegt im Rotoraufbau. Hybrid-Motoren kombinieren Permanentmagnete mit gezahnter Rotorgeometrie und ermöglichen so höheres Drehmoment, feinere Schrittauflösung und bessere Positioniergenauigkeit als Standard-PM-Motoren.

Warum sind Hybrid-Schrittmotoren in der Industrieautomation beliebter?

Hybrid-Schrittmotoren bieten überlegene Drehmomentdichte, präzise Positionierung, exzellentes Haltemoment und starke Kompatibilität mit Mikroschritt-Treibern – ideal für CNC-Maschinen, Robotik und Präzisionsautomation.

Werden Variable-Reluktanz-Schrittmotoren heute noch eingesetzt?

Ja, aber sie sind weniger verbreitet als Hybrid-Ausführungen. VR-Motoren werden noch in spezialisierten Anwendungen verwendet, die geringe Trägheit und schnelle Beschleunigung erfordern.

Welcher Schrittmotor Typ bietet die höchste Präzision?

Hybrid-Schrittmotoren bieten die höchste Positionierpräzision aufgrund ihrer feinen Zahnrotorstruktur und kleineren Schrittwinkel.

Fazit

Das Verständnis der verschiedenen Schrittmotor Typen ist entscheidend für die Auswahl der richtigen Motion-Control-Lösung in industriellen Automatisierungssystemen.

Permanentmagnet-Schrittmotoren bieten wirtschaftliche Lösungen für kostengünstige Positionieranwendungen. Variable-Reluktanz-Motoren liefern schnelle Beschleunigung und niedrige Rotorträgheit für spezialisierte Systeme. Der Hybrid-Schrittmotor hat sich jedoch als dominierender Industriestandard etabliert, da er hohe Drehmomentdichte, feine Positionierauflösung, starkes Haltemoment und exzellente Steuerbarkeit vereint.

Für OEM-Maschinenhersteller, Robotik-Entwickler und Automatisierungsingenieure bieten Hybrid-Schrittmotoren die beste Gesamtbalance aus Leistung, Zuverlässigkeit und Kosteneffizienz.
