Wie funktioniert ein Schrittmotor? Technischer Leitfaden für pulsgesteuerte Antriebssysteme

Schrittmotoren zählen zu den am häufigsten eingesetzten Motion-Control-Komponenten in modernen Automatisierungssystemen. Von CNC-Maschinen und Robotik bis hin zu medizinischen Geräten und Halbleiter-Handling-Systemen liefern Schrittmotoren eine präzise und wiederholgenaue Positionierung – ohne komplexe Rückführungssysteme zu benötigen.

Für Ingenieure und OEM-Entwickler ist das Verständnis der Schrittmotor Funktionsweise essenziell, um kosteneffiziente und zuverlässige Bewegungssysteme zu konstruieren. Wenn Sie tiefer in die Materie einsteigen möchten, empfehlen wir unsere umfassende Schrittmotor Grundlagen: Typen, Auswahl & OEM-Beschaffung.

Anders als konventionelle AC- oder DC-Motoren, die kontinuierlich rotieren, bewegen sich Schrittmotoren in diskreten Winkelschritten. Jeder elektrische Impuls vom Controller erzeugt eine definierte mechanische Bewegung.

Was ist ein Schrittmotor?

Ein Schrittmotor ist ein bürstenloser synchroner Elektromotor, der eine volle Umdrehung in mehrere gleiche Schritte unterteilt. Anstatt kontinuierlich zu rotieren, bewegt sich der Rotor schrittweise entsprechend den elektrischen Impulsbefehlen, die vom Motion Controller oder Schrittmotortreiber erzeugt werden.

Typische Merkmale:

• 1,8° Schrittwinkel (200 Schritte pro Umdrehung)

• 0,9° Schrittwinkel (400 Schritte pro Umdrehung)

• Mikroschritt für sanftere Bewegungen

• Digitale impulsbasierte Positionssteuerung

Dieses Funktionsprinzip macht Schrittmotoren ideal für Anwendungen, die präzise Positionskontrolle, Wiederholgenauigkeit und hohes Drehmoment bei niedrigen Drehzahlen erfordern.

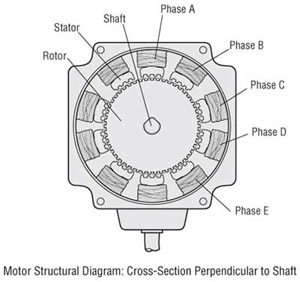

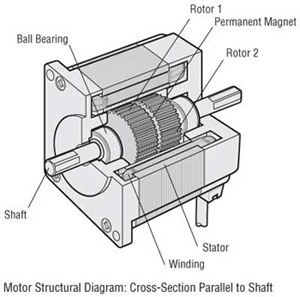

Grundlegender Aufbau eines Schrittmotors

Um die elektromagnetische Funktionsweise zu verstehen, müssen Ingenieure zunächst den grundlegenden Aufbau eines Schrittmotors kennen.

Wie funktioniert ein Schrittmotor?

Das Funktionsprinzip eines Schrittmotors basiert auf elektromagnetischer Anziehung und der gesteuerten Rotation des Magnetfeldes. Fließt Strom durch eine Statorwicklung, wird diese zum Elektromagneten. Der Rotor richtet sich am erregten Magnetfeld aus.

Durch sequenzielles Bestromen der Statorphasen rotiert das Magnetfeld schrittweise und zwingt den Rotor, dieser Bewegung zu folgen.

Kernablauf der Schrittmotor Funktionsweise

1. Der Treiber bestromt eine Statorphase

2. Ein Magnetfeld wird erzeugt

3. Der Rotor richtet sich am erregten Pol aus

4. Der Treiber schaltet den Strom zur nächsten Phase um

5. Das Magnetfeld rotiert weiter

6. Der Rotor bewegt sich zur nächsten Position

7. Der Zyklus wiederholt sich kontinuierlich

Dieser Prozess wandelt elektrische Impulssignale in hochkontrollierte, schrittweise Drehbewegungen um.

Prinzip der elektromagnetischen Feldrotation

Das wichtigste Konzept zum Verständnis der Schrittmotor Funktionsweise ist die Erzeugung eines rotierenden Magnetfeldes. Jede Statorphase erzeugt bei Bestromung ein Magnetfeld. Der Treiber steuert dabei präzise die zeitliche Abfolge und die Umschaltreihenfolge des Stroms.

Während verschiedene Spulen nacheinander bestromt werden, verschiebt sich das Magnetfeld um den Stator herum. Der Rotor folgt diesem wandernden Magnetfeld natürlicherweise, da magnetische Systeme stets den Zustand minimaler magnetischer Reluktanz und maximaler magnetischer Ausrichtung anstreben.

Warum die Bewegung in diskreten Schritten erfolgt

Anders als konventionelle Motoren, die ein kontinuierliches Drehmoment erzeugen, sind Schrittmotoren mit mehreren Statorpolen und gezahnten Rotorstrukturen konstruiert. Jeder Phasenwechsel bewegt den Rotor um einen festen Winkelbetrag:

• 1,8° Schrittwinkel = 200 Schritte pro Umdrehung

• 0,9° Schrittwinkel = 400 Schritte pro Umdrehung

Diese vorhersagbare Bewegung ermöglicht in vielen Anwendungen eine Open-Loop-Positionssteuerung ohne Rückführungs-Encoder.

Phasenerregungssequenz des Schrittmotors

Die Rotation eines Schrittmotors hängt vollständig von der Reihenfolge der Phasenerregung ab. Die folgende Tabelle zeigt eine vereinfachte Phasenerregungssequenz für einen typischen zweiphasigen Schrittmotor und demonstriert, wie elektrische Impulse in diskrete mechanische Bewegung umgewandelt werden.

Diese Phasensequenz ist das grundlegende Funktionsprinzip hinter allen Schrittmotor-Steuerungsalgorithmen in industriellen Automatisierungssystemen.

Wie Impulssignale die Bewegung steuern

Schrittmotoren sind digital gesteuerte Systeme. Jeder vom Controller erzeugte Impuls entspricht einem mechanischen Schritt. Die Bewegung wird direkt durch digitale Impulssignale gesteuert, die von einer SPS oder einem Motion Controller generiert werden. Jeder Impulsparameter definiert einen spezifischen Aspekt des Motorverhaltens.

Diese impulsbasierte Steuerungsarchitektur ist die Grundlage aller modernen Schrittmotor-Antriebssysteme in CNC, Robotik und Industrieautomation.

Vollschritt vs. Halbschritt vs. Mikroschritt

Moderne Schrittmotortreiber unterstützen mehrere Betriebsarten, die sich direkt auf Auflösung, Laufruhe und Anwendungseignung auswirken.

Vollschritt-Modus

Der Rotor bewegt sich pro Impuls um einen vollen Schrittwinkel. Höchstes Drehmoment, einfachste Ansteuerung, jedoch stärkere Vibration.

Halbschritt-Modus

Der Treiber wechselt zwischen Einphasen- und Zweiphasen-Bestromung. Sanftere Bewegung, höhere Positionierauflösung, reduzierte Resonanz.

Mikroschritt

Mikroschritt nutzt sinusförmige Stromregelung, um jeden Vollschritt in kleinere Inkremente zu unterteilen. Unverzichtbar für sanfte CNC-Bewegungen und Präzisionsautomation.

Warum Schrittmotoren ein Haltemoment erzeugen

Ein wesentlicher Vorteil von Schrittmotoren ist das Haltemoment. Wenn der Motor bestromt, aber stationär ist, hält das Statormagnetfeld den Rotor fest in Position.

• Positionshaltung ohne Bremsen

• Stabiler Stillstandbetrieb

• Verbesserte Positionierwiederholgenauigkeit

• Halten vertikaler Lasten

Warum das Drehmoment bei höheren Drehzahlen abnimmt

Eine typische technische Eigenschaft von Schrittmotoren ist der Drehmomentabfall bei steigender Drehzahl. Dies geschieht aus folgenden Gründen:

• Die Induktivität begrenzt die Stromanstiegszeit

• Höhere Impulsfrequenzen reduzieren die Magnetfeldaufbauzeit

• Die Gegen-EMK steigt mit der Drehzahl

• Die Rotorträgheit begrenzt das dynamische Ansprechverhalten

Wie Schrittmotortreiber funktionieren

Der Schrittmotortreiber fungiert als elektronische Schnittstelle zwischen Controller und Motor. Zu seinen Aufgaben gehören Stromregelung, Phasenumschaltung, Mikroschritt-Erzeugung, Überstromschutz und Impulsinterpretation. Moderne digitale Treiber nutzen fortschrittliche Stromregelalgorithmen, um die Effizienz zu verbessern und Resonanzen zu reduzieren.

Industrielle Anwendungen von Schrittmotoren

Schrittmotoren werden aufgrund ihrer hohen Positioniergenauigkeit, Wiederholbarkeit und kosteneffizienten Open-Loop-Steuerung in zahlreichen Industrieautomationsbranchen eingesetzt.

Häufige Schrittmotor Probleme

Schrittverluste

Meist verursacht durch unzureichendes Drehmoment, zu hohe Beschleunigung oder falsche Treiberstromeinstellungen.

Übermäßige Vibration

Oft verbunden mit Resonanzen bei bestimmten Betriebsdrehzahlen.

Überhitzung

Typischerweise verursacht durch zu hohe Stromeinstellungen oder unzureichende Kühlung.

Geräusche im Betrieb

Können durch Mikroschritt-Treiber und verbesserte Beschleunigungskalibrierung reduziert werden.

Schrittmotor Auswahl: Darauf achten Ingenieure

Die richtige Motorauslegung erfordert die Abstimmung von Drehmoment, Drehzahl, Trägheit, Spannung und thermischem Verhalten. Entscheidende Faktoren sind:

• Erforderliches Lastdrehmoment

• Beschleunigungsprofil

• Maximale Betriebsdrehzahl

• Einschaltdauer

• Treiberkompatibilität

• Versorgungsspannung

• Mechanisches Übertragungssystem

Bei der Beschaffung ist zudem die Wahl des richtigen Herstellers entscheidend. Lesen Sie dazu unsere Analyse der führenden Schrittmotoren-Hersteller und unseren Leitfaden zur Bewertung einer Schrittmotoren-Fabrik. Für Applikationen mit Getriebe empfehlen wir zudem unseren Ratgeber für Getriebe-Schrittmotor Hersteller.

Falls Ihre Anwendung höhere Drehzahlen erfordert, werfen Sie einen Blick in unseren technischen Leitfaden zu bürstenlosen DC-Motoren (BLDC).

Häufig gestellte Fragen (FAQs)

Wie bewegt sich ein Schrittmotor schrittweise?

Ein Schrittmotor bewegt sich inkrementell, da die Statorphasen sequenziell bestromt werden und rotierende Magnetfelder erzeugen, die den Rotor in diskrete Positionen ziehen.

Warum sind Schrittmotoren so präzise?

Schrittmotoren arbeiten mit festen Schrittwinkeln und digitaler Impulssteuerung und ermöglichen so eine hochgradig wiederholgenaue Positionierung.

Was steuert die Drehzahl eines Schrittmotors?

Die Motordrehzahl wird durch die vom Controller erzeugte Impulsfrequenz gesteuert.

Was ist Mikroschritt?

Mikroschritt unterteilt die vollen Schritte eines Motors durch sinusförmige Stromregelung in kleinere Inkremente.

Warum nimmt das Drehmoment bei hohen Drehzahlen ab?

Bei höheren Drehzahlen reduzieren Induktivität und Gegen-EMK den effektiven Phasenstrom, wodurch das verfügbare Drehmoment sinkt.

Benötigen Schrittmotoren Encoder?

Klassische Open-Loop-Systeme benötigen keine Encoder, obwohl Closed-Loop-Systeme zunehmend Feedback für höhere Zuverlässigkeit einsetzen.

Fazit

Das Verständnis der Schrittmotor Funktionsweise ist essenziell für die Entwicklung effizienter und zuverlässiger Motion-Control-Systeme. Durch die Kombination aus elektromagnetischer Feldsteuerung, impulsgesteuerter Positionierung und präziser Phasenerregung bieten Schrittmotoren Ingenieuren eine einfache und dennoch hocheffektive Lösung für die Industrieautomation.

Ob in CNC-Systemen, Robotik, Medizintechnik oder Verpackungsmaschinen – Schrittmotoren spielen weiterhin eine zentrale Rolle in der modernen Motion-Control-Technik.
