Planetengetriebe Schrittmotor: Technischer Leitfaden für OEM-Entscheider

Die meisten Ingenieure fangen nicht aus freien Stücken an, sich Planetengetriebe anzusehen. Sie fangen an, weil etwas schiefgegangen ist – ein Schrittmotor blieb unter Last stehen, eine Positionierachse vibrierte sich außerhalb der Toleranz, oder ein Motor wurde so heiß, dass er bei 40 % der Nenndrehzahl thermisch abschaltete. Das Planetengetriebe existiert genau dafür, diese Fehlermodi zu beheben, und sobald man verstanden hat warum, wird es schwer, ein anspruchsvolles Bewegungssystem ohne eines zu spezifizieren.

Dieser Leitfaden behandelt die Mechanik, die Auswahllogik, wo diese Baugruppen in Produktionsumgebungen am besten funktionieren und worauf man bei der Beschaffung vom Hersteller achten muss. Geschrieben für Ingenieure, die eine Entscheidung treffen müssen, nicht für Leute, die über Zahnräder lesen wollen.

Was ein Planetengetriebe mit einem Schrittmotorsystem tatsächlich macht

Ein Schrittmotor bewegt sich in festen Winkelschritten. Das ist seine Stärke – vorhersagbare, wiederholbare Positionierung ohne Rückführung. Das Problem ist die Drehmomentkurve. Das Spitzendrehmoment liegt bei Stillstand und fällt mit steigender Drehzahl steil ab. Lässt man einen Schrittmotor mit 800 U/min laufen, arbeitet man oft mit 30–40 % des Nenn-Haltemoments. Fährt man durch das Resonanzband bei 100–300 U/min, vibriert der Motor – manchmal so stark, dass er komplett Schritte verliert.

Ein Planetengetriebe verschiebt den Betriebspunkt. Der Motor läuft schnell – 500 bis 1500 U/min am Eingang – während die Ausgangswelle langsam mit vervielfachtem Drehmoment dreht. Eine 20:1-Übersetzung liefert das 20-fache Eingangsdrehmoment am Ausgang (abzüglich Verlusten, typischerweise 5–10 % pro Stufe). Der Motor bleibt in seinem effizienten Drehzahlbereich, oberhalb der Resonanz, und die reflektierte Trägheit der Last sinkt um das Quadrat der Übersetzung. Eine Last, die für die Motorwelle wie 100 kg·cm² aussah, erscheint jetzt als 1 kg·cm². Allein diese Änderung verbessert dramatisch, wie schnell und sauber der Motor beschleunigen und stoppen kann.

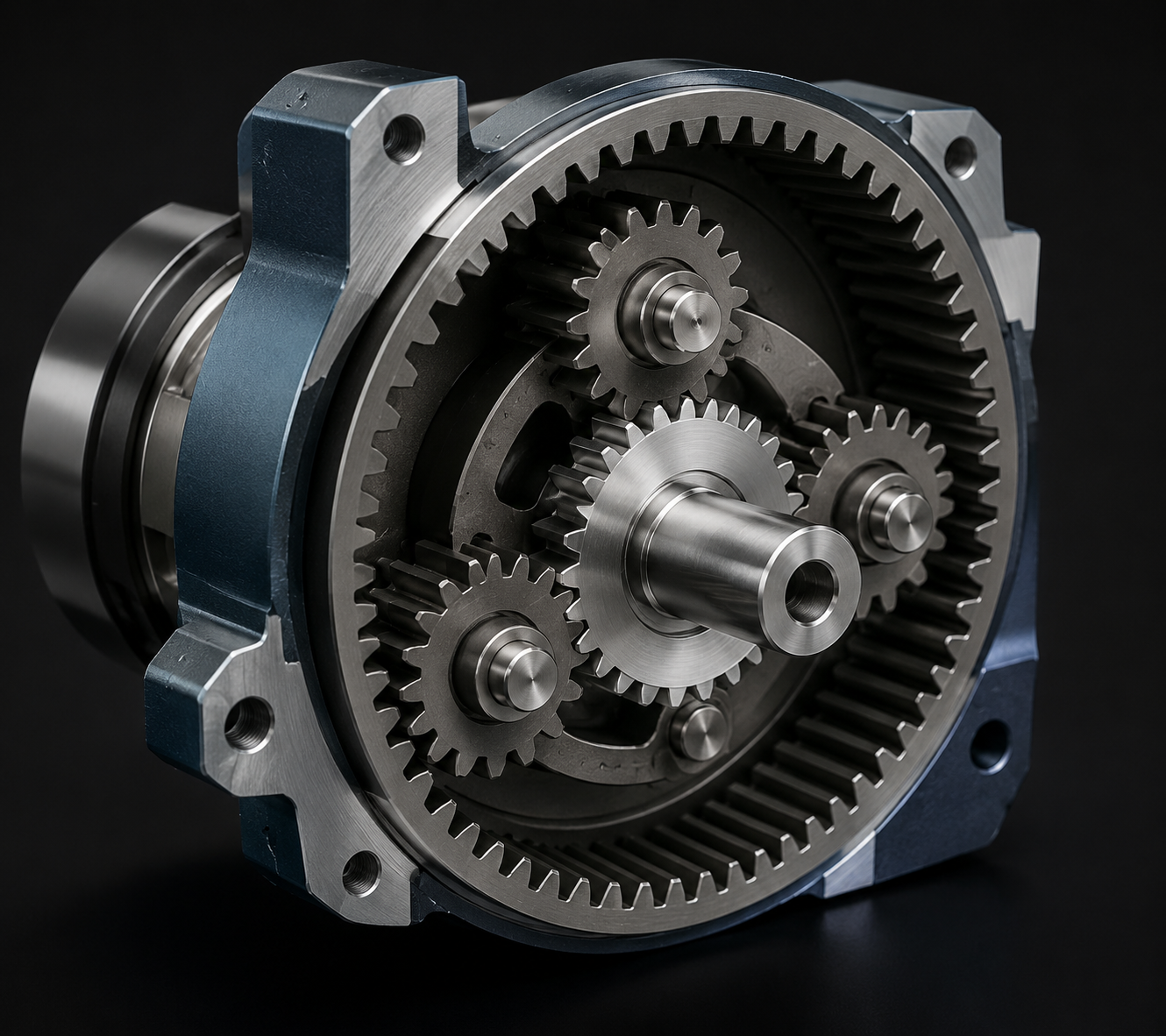

Die Planetenarchitektur – Sonnenrad im Zentrum, drei oder mehr Planetenräder außen umlaufend, äußeres Hohlrad fest – verteilt die Last gleichzeitig auf mehrere Zahneingriffspunkte. Deshalb erreichen Planetenstufen 90–97 % Wirkungsgrad, während Schneckengetriebe bei gleicher Übersetzung über 70 % kämpfen. Es erklärt auch, warum Planeten-Einheiten unter zyklischer Belastung länger halten: Kein einzelner Zahn trägt die volle Stoßlast.

Wo diese Baugruppen tatsächlich eingesetzt werden

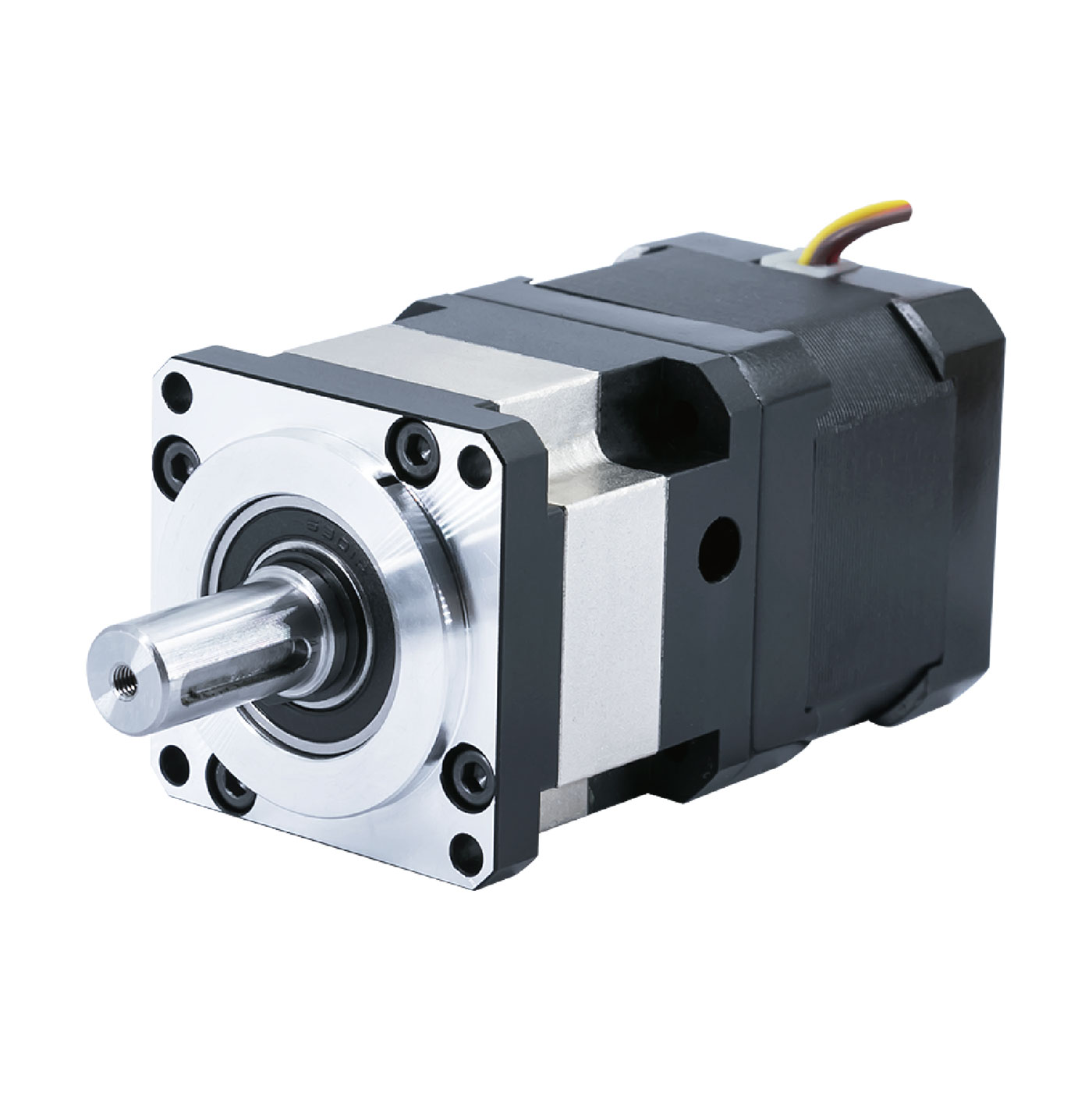

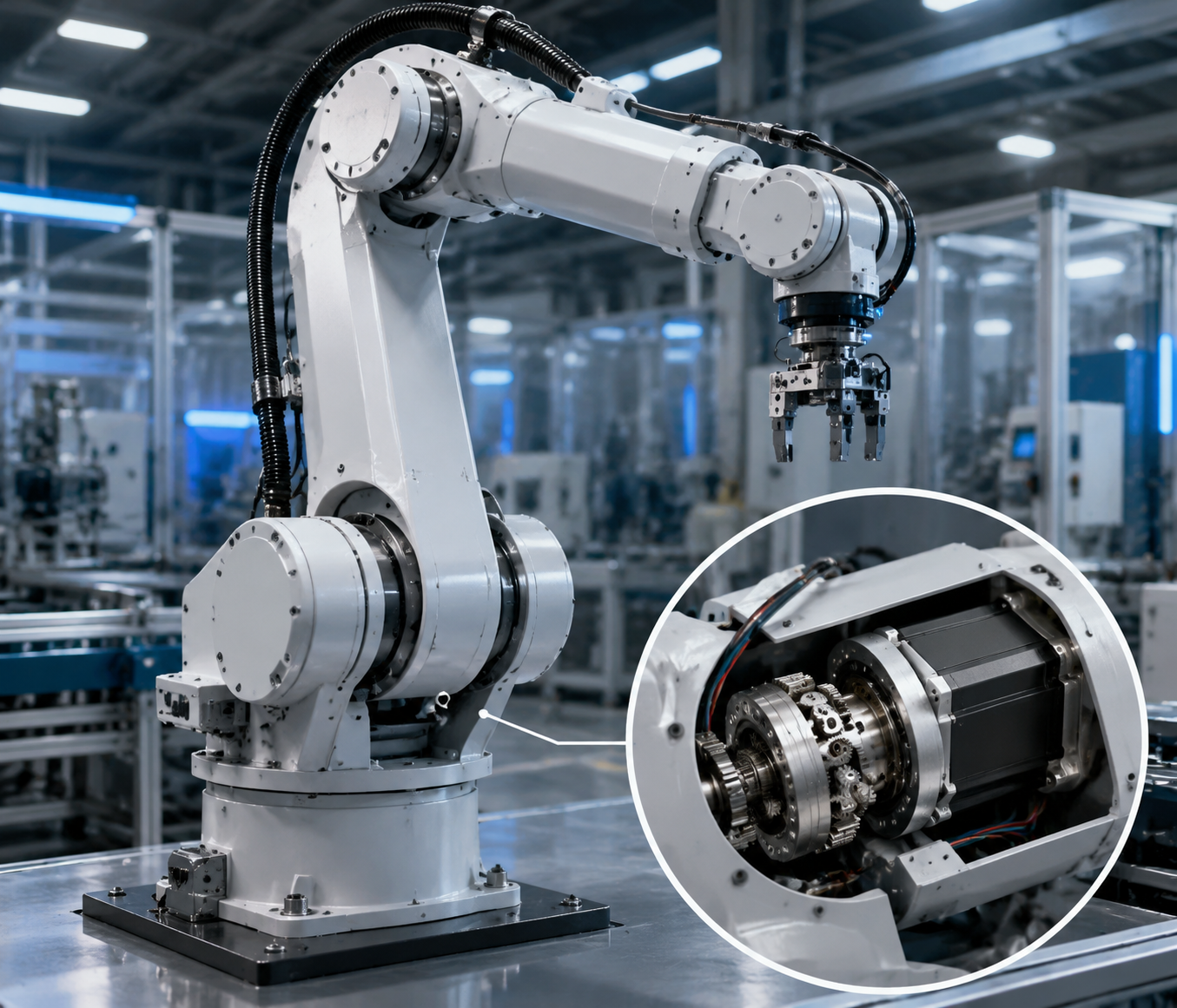

Robotergelenke sind wahrscheinlich die anspruchsvollste Anwendung. Ein 400-mm-Armsegment mit 2 kg Nutzlast erzeugt ein erhebliches Drehmoment im Schultergelenk, besonders bei schnellen Richtungsumkehrungen. Ein NEMA-23-Schrittmotor mit einem 50:1-Schrägverzahnungs-Planetengetriebe bewältigt das – aber der Schlüssel ist nicht nur der Drehmomentwert, sondern das Verdrehspiel. Hat das Getriebe 30 Winkelminuten Spiel, driftet ein 400-mm-Arm fast 3,5 mm am Endeffektor allein durch mechanisches Spiel. Deshalb verwenden Präzisions-Robotergelenke schrägverzahnte Planetenstufen mit Spiel unter 5 Winkelminuten.

Solartracker sind das gegenteilige Problem: sehr langsame Ausgangsdrehzahl, sehr hohes Haltemoment, und der Motor läuft jahrelang kontinuierlich. Ein einachsiger Tracker rotiert vielleicht 180° über 12 Stunden – etwa 0,004 U/min an der Ausgangswelle. Bei 100:1-Übersetzung läuft der Schrittmotor-Eingang mit 0,4 U/min, was immer noch nahezu Stillstand ist. Aber der entscheidende Punkt: Das Getriebe absorbiert Windlasten über seine Verzahnung, statt den Motor zu zwingen, die Position allein zu halten. Das zählt bei Außeninstallationen, wo Netzstabilität nicht garantiert ist.

FTS-Lenkachsen, CNC-Rundtische, Schlauchpumpen, Laborautomation-Probenhandler und Spindel-Linearaktuatoren folgen alle einer ähnlichen Logik: Die Anwendung verlangt Drehmoment und Präzision, die ein nackter Schrittmotor nicht zuverlässig liefern kann, und eine Planetenstufe löst beides gleichzeitig.

Die richtige Übersetzung wählen

Der Auswahlprozess für die Übersetzung klingt mechanisch, aber hier entstehen die meisten Systemprobleme tatsächlich. Liegt man falsch, verbrennt man entweder den Motor beim Versuch, eine falsch angepasste Trägheitslast zu bewegen, oder man reduziert zu stark und verliert die Geschwindigkeit, die man für die Taktzeit braucht.

Der Ausgangspunkt ist immer das Lastmoment – Reibung, Schwerkraftkomponente bei vertikaler Achse, Trägheit während der Beschleunigung und ein Sicherheitsfaktor von mindestens 1,5×. Diese Zahl gibt das minimale Ausgangsdrehmoment an, das das Getriebe liefern muss. Die Übersetzung folgt dann aus der Division der Motornenndrehzahl durch die geforderte Ausgangswellendrehzahl. Das berechnete Verhältnis muss gleichzeitig die Drehmomentanforderung und die Drehzahlanforderung erfüllen; wenn nicht, braucht man eine andere Motorbaugröße oder ein zweistufiges Getriebe.

Die Trägheitsprüfung ist der Schritt, den die meisten Ingenieure überspringen, bis sie eine schlechte Erfahrung gemacht haben. Die auf die Motorwelle reflektierte Lastträgheit ist die tatsächliche Lastträgheit geteilt durch das Quadrat der Übersetzung. Überschreitet diese reflektierte Trägheit das 10-fache der Motorrotorträgheit, wird das System bei Beschleunigung träge und neigt zum Überschwingen beim Abbremsen – manchmal stark genug, um im Open-Loop-Betrieb Positionsverluste zu verursachen. Höhere Übersetzung behebt Trägheitsfehlanpassung; niedrigere Übersetzung behebt Überreduktion. Dieser Zielkonflikt ist der Kern der Übersetzungsauswahl.

Verdrehspiel: Die Spezifikation, die Projekte spät killt

Drehmomentkapazität zeigt sich bei der Abnahmeprüfung. Verdrehspiel zeigt sich drei Monate nach der Installation, wenn ein Kunde wegen Positionsdrift anruft. Es ist die Spezifikation, die bei der Beschaffung untergewichtet wird, weil sie bei der Wareneingangsprüfung schwerer zu messen ist und sich durch die kinematische Kette auf eine Weise aufsummiert, die erst nach der Montage offensichtlich wird.

Verdrehspiel ist die winklige Totzone zwischen Eingang und Ausgang – wie weit sich der Ausgang drehen kann, bevor das Eingangsritzel in Gegenrichtung voll eingreift. In einer geraden Linearachse übersetzt es sich direkt in Positionierfehler. In einem Rundtisch oder Robotergelenk hängt der Fehler am Endeffektor von der Armlänge ab. Bei 15 Winkelminuten Spiel akkumuliert ein 500-mm-Arm 2,2 mm Positionsunsicherheit. Das ist in Ordnung für eine Förderschranke; es ist ein Problem für eine Schweißbahn oder Dosiernadel.

Präzisions-Planetenstufen kontrollieren das durch engere Zahnradtoleranzen (DIN-Klasse 5 oder besser), vorgespannte Ausgangslager und schrägverzahnte Zahnprofile, die progressiv eingreifen, statt flächig aufeinanderzuprallen.

Geradverzahnt vs. Schrägverzahnt

Beides sind Planetenarchitekturen – der Unterschied liegt in der Zahngeometrie. Geradverzahnte Planetenräder haben Zähne parallel zur Wellenachse geschnitten; schrägverzahnte sind im Winkel geschnitten. Der schräge Eingriff ist allmählich statt abrupt, was den Stoßlärm reduziert, das Spiel senkt und die Last gleichmäßiger über die Zahnfläche verteilt. Der Zielkonflikt sind Kosten und eine kleine axiale Schublast, die das Ausgangslager aufnehmen muss.

Für die meisten Industrieautomationsanwendungen ohne Präzisionspositionierung oder geräuschempfindliche Umgebungen ist geradverzahnt die richtige Wahl – niedrigere Kosten, ausreichende Leistung, bewährte Haltbarkeit. Schrägverzahnt ist sinnvoll, wenn die Anwendungsspezifikation es tatsächlich erfordert, nicht als Standard-Upgrade.

OEM-Spezifikationen, die vor der Produktion festgelegt werden müssen

Prototypenaufbauten sind verzeihend. Serienproduktion nicht. Die folgenden Spezifikationen müssen schriftlich mit dem Hersteller bestätigt sein, bevor Werkzeuge oder Bestellungen freigegeben werden, denn einige davon – besonders Ausgangswellengeometrie und IP-Schutzart – sind nach der Produktion teuer zu ändern.

Ein Hinweis zur Beschaffung

Es gibt einen bedeutsamen Unterschied zwischen einem Lieferanten, der einen Schrittmotor und ein separat zugekauftes Getriebe montiert, und einem, der beides unter demselben Dach fertigt. Wenn das Getriebe von einem Dritten kommt, werden die Schnittstellentoleranzen – Eingangsbohrungsdurchmesser, Lagervorspannung, Wellenschlag – von zwei getrennten Qualitätssystemen kontrolliert. Kleine Maßabweichungen, die die Einzelprüfung jedes Unternehmens passieren, können sich aufsummieren und Klemmen, Lärm oder vorzeitigen Verschleiß an der Schnittstelle verursachen. Die hausinterne Fertigung beider Komponenten erlaubt es, die Kupplungsschnittstelle als eine Baugruppe zu konstruieren und zu prüfen.
