Servosysteme im Vergleich: Offener, geschlossener und halbgeschlossener Regelkreis

Servosysteme sind in der modernen Automatisierungs- und Steuerungstechnik unverzichtbar. Sie lassen sich in drei Hauptkategorien einteilen: Servosysteme mit offenem Regelkreis, mit geschlossenem Regelkreis und halbgeschlossene Systeme. Dieser Artikel erklärt die Unterschiede der drei Servosystem-Typen und beleuchtet insbesondere die Rolle von Schrittmotoren in diesen Architekturen.

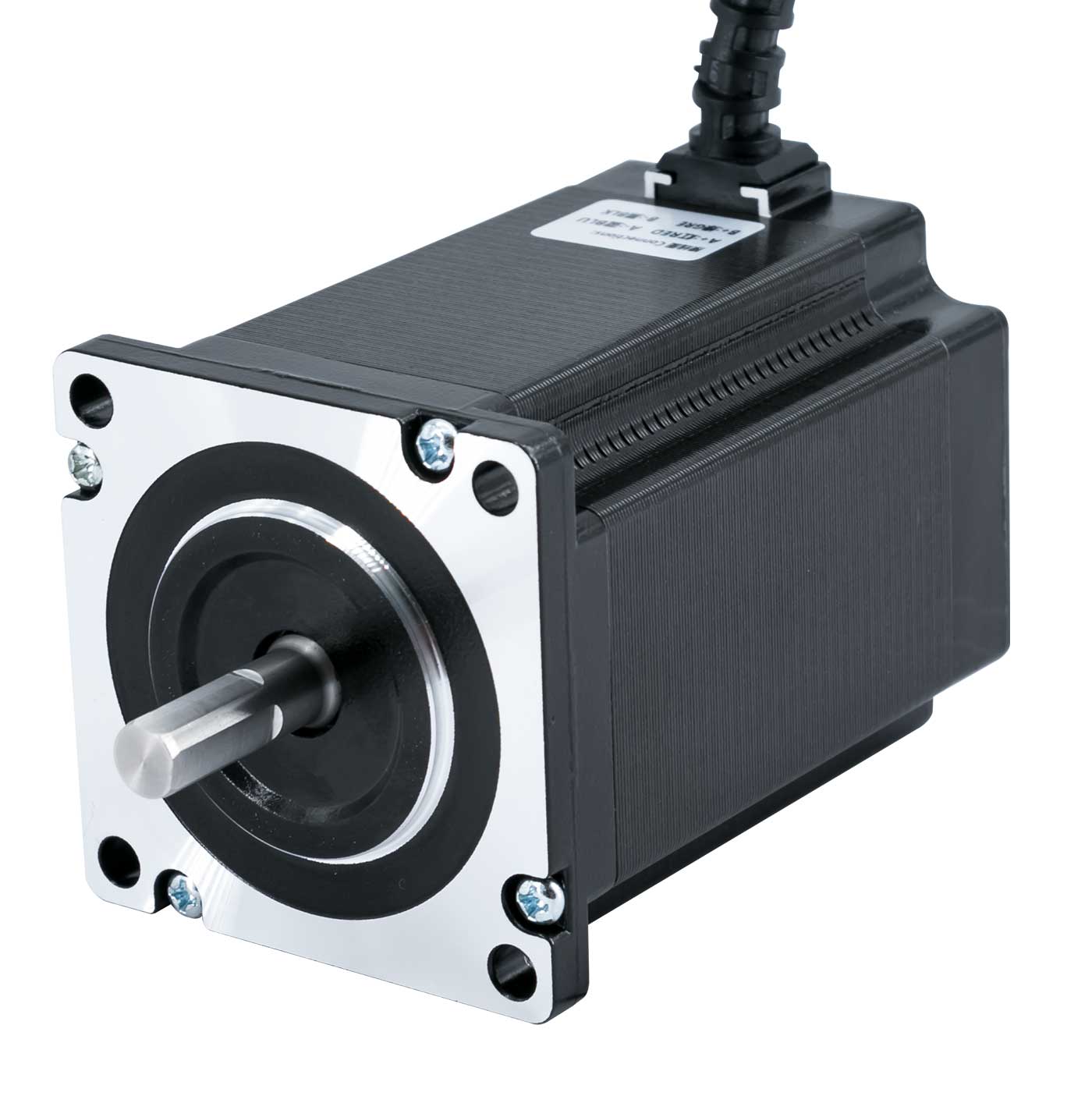

1. Servosystem mit offenem Regelkreis (Open-Loop)

Ein offener Regelkreis arbeitet ohne Rückkopplungsmechanismus zur Positionsüberprüfung. In solchen Systemen dienen Schrittmotoren oder hydraulische Impulsmotoren als primäre Antriebselemente. Die Hauptaufgabe dieser Motoren besteht darin, digitale Impulse in präzise Winkelschritte umzuwandeln. Der Drehwinkel ist direkt proportional zur Anzahl der gesendeten Impulse, während die Bewegungsgeschwindigkeit durch die Impulsfrequenz bestimmt wird.

Trotz ihrer einfachen Struktur und leichten Ansteuerbarkeit haben offene Regelkreise einige Nachteile: geringere Genauigkeit, ungleichmäßige Geschwindigkeit und reduziertes Drehmoment bei Lastwechseln. Diese Systeme eignen sich daher vor allem für leichte Anwendungen oder kostengünstige CNC-Maschinen, bei denen nur geringe Lastschwankungen auftreten.

2. Servosystem mit geschlossenem Regelkreis (Closed-Loop)

Geschlossene Regelkreise verbessern die Steuerungsqualität durch einen Rückkopplungsmechanismus. Das Vorschubsystem einer CNC-Werkzeugmaschine vergleicht dabei kontinuierlich die Soll-Position mit der Ist-Position des Werkzeugs oder Werkzeugträgers. Eine Positionsmesseinrichtung erfasst die tatsächliche Bewegung und leitet diese Information an die Steuerungseinheit zurück. Durch den Soll-Ist-Vergleich werden Abweichungen erkannt und sofort korrigiert – dies erhöht die Folgebeschleunigung und Positioniergenauigkeit erheblich.

Aufgrund ihrer Rückkopplung bieten geschlossene Systeme eine hohe Präzision und können verschiedene Fehler im System kompensieren. Sie sind daher die erste Wahl für hochpräzise Anwendungen in der Medizintechnik, Luft- und Raumfahrt sowie im Werkzeugmaschinenbau.

3. Halbgeschlossenes Servosystem (Semi-Closed Loop)

Halbgeschlossene Regelkreise verwenden eine indirekte Messmethode. Das Positionserfassungselement ist nicht direkt am letzten bewegten Bauteil installiert, sondern misst über die mechanischen Übertragungskomponenten (z. B. Kugelgewindetriebe). Dies bedeutet, dass ein Teil der Übertragungskette außerhalb der Rückkopplungsschleife liegt – potenzielle Übertragungsfehler (wie Spiel oder Elastizität) werden nicht korrigiert. Folglich ist die Genauigkeit halbgeschlossener Systeme typischerweise geringer als die von vollständig geschlossenen Systemen.

Obwohl die Steuerungsstruktur ähnlich wie beim geschlossenen Regelkreis ist, kann die fehlende Kompensation mechanischer Fehler die Stabilität und Genauigkeit beeinträchtigen. Halbgeschlossene Systeme kommen dort zum Einsatz, wo geringfügige Präzisionsschwankungen akzeptabel sind oder Kostengesichtspunkte im Vordergrund stehen.

Fazit: Welches Servosystem passt zu Ihrer Anwendung?

Die Wahl zwischen offenem, geschlossenem und halbgeschlossenem Regelkreis hängt maßgeblich von Ihren spezifischen Anforderungen ab: erforderliche Präzision, Lastbedingungen und Budgetvorgaben. Schrittmotoren spielen in allen drei Systemtypen eine zentrale Rolle – besonders in Anwendungen, bei denen zuverlässige Positionierung und Steuerung entscheidend sind. Kontaktieren Sie HDB Motors – wir beraten Sie gerne bei der Auswahl des optimalen Servosystems für Ihre CNC, Robotik oder Automatisierungslösung.
